M a s z t y a n t e n y e l e k t r o n i k a m e c h a n i k a

- seria 400

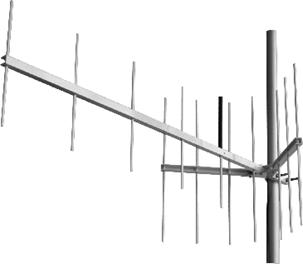

Antena AY - 420/10/ES

I. Parametry anteny:
1. Zakres częstotliwości 405  430 MHz
2. Zysk 9,5 dBd
3. Impedancja wejściowa 50 
4. WFS dla 405  430 MHz  1,5
5. Polaryzacja pionowa lub pozioma
6. Tłumienie przód - tył >21 dB
7. Szerokość wiązki: pionowej 45
poziomej 60
8. Moc dopuszczalna 50 W
9. Dopuszczalna prędkość wiatru 180 km/h

II. Parametry mechaniczne
1. Długość 1160 mm
2. Wysokość 449 mm
3. Szerokość 440 mm
4. Ciężar anteny 1,2 kg
5. Maszt rurowy  30 mm  52 mm
6. Odporność na wiatr 180 km/h
7. Zasilanie anteny kabel RG 58 zakończony
złączem typu N-male

1. Firma

Nazwa instytucji:

IŁ – PRO Sp. z o.o. w Pułtusku

Adres:

ul. Marii Skłodowskiej-Curie 9

06-100 PUŁTUSK

Przedstawiciel firmy:

inż. Zbigniew Brzuska

2. Badana antena

2.1. Dane identyfikacyjne

Nazwa anteny:

Anteny Yagi typu: AY 420-10-ES na zakres częstotliwości 405 - 430 MHz i AY 420-6-ES na zakres częstotliwości 405 - 435 MHz.

Dostarczono do badań dwie anteny.

Oznaczenie typu:

AY 420-10-ES, AY 420-6-ES

Producent:

IŁ – PRO Sp. z o.o.

2.2. Opis anten

Przedmiotem pomiarów są dwie anteny typu YAGI - jedna 12 elementowa, składająca się z zespołu siedmiu reflektorów, prostego dipola i 4 direktorów, i druga 5 elementowa, składająca się z trzech prętów reflektora, prostego dipola i jednego direktora. Anteny zasilane są kablem współosiowym zakończonym gniazdem typu N. Każda z anten wyposażona jest w uniwersalny uchwyt służący do mocowania jej do masztu w dowolnej polaryzacji.

Anteny pracują z poziomą lub z pionową polaryzacją fali promieniowanej.

2.3. Parametry ogólne deklarowane przez producenta

Typ anteny:

AY 420-10-ES

AY 420-6-ES

Częstotliwości pracy

[MHz]:

405-430

405-435

Impedancja wejściowa:

50 W

WFS:

< 1.5

Polaryzacja:

pozioma lub pionowa

Zysk anteny (dBd):

5.5

Moc dopuszczalna [W]:

Tłumienie (Przód/Tył)

[dB]:

3. Zakres wykonywanych pomiarów

Pomiary obejmowały:

charakterystyki promieniowania (poziome, pionowe) dla wybranych częstotliwości,

stosunek promieniowania głównego do wstecznego (P/T),

współczynnik fali stojącej (WFS) na wejściu anten,

zysk energetyczny.

4. Podstawa oceny badanych anten

Podstawą oceny wyznaczonych parametrów badanych anten były:

Dane techniczne deklarowane przez producenta.

5. Wykaz aparatury i oprzyrządowania pomiarowego

1.	Analizator wektorowy typu 8753C prod. f-my Hewlett-Packard, nr fabr. 3129U01110:	zakres częstotliwości: 300 kHz - 3 GHz, impedancja znamionowa: 50 W
2. 3.	Przystawka do pomiaru parame-trów S typu 85047A prod. f-my Hewlett-Packard, nr fabr. 3033A02145: Zestaw kalibracyjny typu 85032B prod. f-my Hewlett-Packard,	zakres częstotliwości: 300 kHz - 6 GHz, impedancja znamionowa: 50 W
4.	Generator typu MG3633A prod. firmy Anritsu, nr fabr. M73786:	zakres częstotliwości: 0.01 – 2700 MHz, impedancja znamionowa: 50 W
5.	Odbiornik pomiarowy typu HP 8902A prod. firmy Hewlett-Packard, nr fabr. SER 3538A:	zakres częstotliwości: 150 kHz-1300 MHz, impedancja znamionowa: 50 W
6.	Sterownik obrotu anten model 2090 prod. firmy EMCO, nr fabr. 9612-1203:	zakres kąta obrotu: 0° - 360°, dokładność ustawienia kąta: 0.1°
7.	Mechanizm obrotowy (wykonanie własne IŁ):	zakres kąta obrotu: 0° - 360°, dokładność ustawienia kąta: 0.1°

Zestaw kabli pomiarowych:

impedancja falowa: 50 W, tłumienie jednostkowe w zakresie do 120 MHz - ok. 0.1 dB/m

Mikrokomputer do obsługi proce-su pomiarów i rejestracji wyni-ków:

IBM PC wyposażony w interfejs typu GPIB IEEE 488

6. Wyniki badań

6.1. Charakterystyki promieniowania

Wykonano pomiary poziomych i pionowych charakterystyk anten dla następujących częstotliwości zakresu roboczego:

n Antena AY 420-10-ES: - 405 MHz, 420 MHz i 430 MHz,

n Antena AY 420-6-ES: - 405 MHz, 420 MHz i 435 MHz,

Biegunowe wykresy unormowanych charakterystyk anten, poziomych i pionowych przedstawiono na rysunkach 1 ÷ 6.

6.2. Stosunek promieniowania głównego do wstecznego

Pomiary stosunku promieniowania głównego do wstecznego (Przód/Tył) przeprowadzono w zakresach częstotliwości pracy poszczególnych anten. Wyniki pomiarów zamieszczono na rys. 7 i rys. 8. Linią cienką wykreślono względny poziom listka wstecznego (180°), a linią grubą średni poziom promieniowania wstecznego w zakresie kąta 90° - 270°.

6.3. Współczynnik fali stojącej - WFS

Współczynnik fali stojącej (WFS) był mierzony na wejściu anten w stosunku do impedancji falowej 50 W. Wyniki pomiarów WFS dla poszczególnych anten są zamieszczone na rys. 9 i na rys. 10.

6.4. Zysk energetyczny

Zyski energetyczne zostały wyznaczone w oparciu o zmierzone charakterystyki promieniowania, przy pomocy specjalistycznego programu obliczeniowego ZYSK_AN.EXE. Zyski te, dla kierunku maksymalnego promieniowania, odniesione do dipola półfalowego, są przedstawione: w tablicy 1 - dla anteny AY 420-10-ES,

w tablicy 2 - dla anteny AY 420-6-ES.

Tablica 1. Zysk energetyczny anteny AY 420-10-ES

Częstotliwość

[MHz]

405

420

430

440

450

460

465

Zysk

[dBd]

9.0

9.5

10.1

10.4

10.7

11.1

11.3

Tablica 2. Zysk energetyczny anteny AY 420-6-ES

Częstotliwość

[MHz]

405

420

435

460

480

500

Zysk

[dBd]

5.5

5.8

6.1

6.5

6.7

E / Emax

Rys. 1. Pozioma i pionowa charakterystyka anteny typu AY 420-10-ES

Częstotliwość 405 MHz

E / Emax

Rys. 2. Pozioma i pionowa charakterystyka anteny typu AY 420-10-ES

Częstotliwość 420 MHz

E / Emax

Rys. 3. Pozioma i pionowa charakterystyka anteny typu AY 420-10-ES

Częstotliwość 430 MHz

E / Emax

Rys. 4. Pozioma i pionowa charakterystyka anteny typu AY 420-6-ES

Częstotliwość 405 MHz

E / Emax

Rys. 5. Pozioma i pionowa charakterystyka anteny typu AY 420-6-ES

Częstotliwość 420 MHz

E / Emax

Rys. 6. Pozioma i pionowa charakterystyka anteny typu AY 420-6-ES

Częstotliwość 435 MHz

Pole tekstowe: Poziom listka wstecznego [dB]
Przód/Tyłśr [dB]

Rys. 7. Stosunek promieniowania głównego do wstecznego (Przód/Tył) anteny AY 420-10-ES

Pole tekstowe: Poziom listka wstecznego [dB]
Przód/Tyłśr [dB]

Rys. 8. Stosunek promieniowania głównego do wstecznego (Przód/Tył) anteny AY 420-6-ES

Rys. 9. Wyniki pomiarów WFS anten AY 420-10-ES

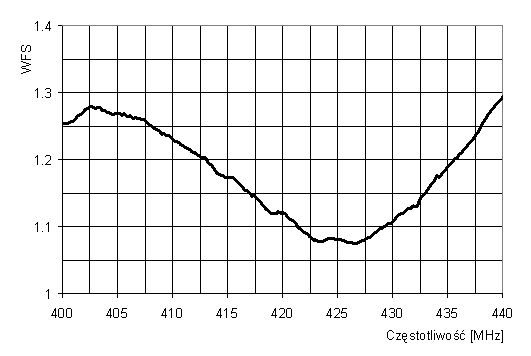

Rys. 10. Wyniki pomiarów WFS anten AY 420-6-ES

7. Podsumowanie wyników badań

Na podstawie przeprowadzonych pomiarów dostarczonych anten stwierdza się, ż anteny te charakteryzują się następującymi parametrami:

Typ anteny:

AY 420-10-ES

AY 420-6-ES

Częstotliwości pracy

[MHz]:

405-430

405-435

Impedancja wejściowa:

50 W

WFS:

< 1.4

Polaryzacja:

pozioma lub pionowa

Zysk anteny (dBd):

9.5

5.5

Tłumienie (Przód/Tył)

[dB]:

>21

Szerokości wiązek

charakterystyk [°]

w płaszczyźnie E:

w płaszczyźnie H:

43° - 48°

56° - 64°

61° – 64°

108° – 120°
