- seria 400 Antena AY - 420/6/E

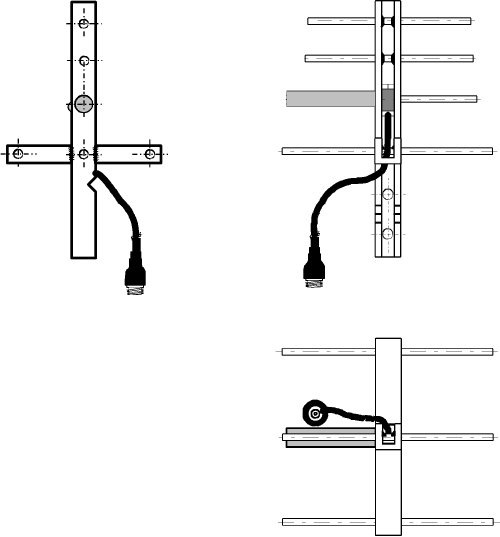

Specyfikacja mechaniczna: materiał anteny: stop aluminium elementy mocujące: stal pokryta cynkiem lub nierdzewna zasilanie anteny: z anteny wyprowadzono przewód koncentryczny RG-58 zakończony złączem typu N - gniazdo polaryzacja: pozioma i pionowa długość: 480mm szerokość: 449mm wysokość: 265mm waga: 0,55kg odporność na działanie wiatru o prędkości 200km/h powłoka zewnętrzna: lakier proszkowy odporny na oddziaływanie czynników atmosferycznych.

1. Dane identyfikacyjne     Nazwa anteny: Antena Yagi typu AY 420/6/E na zakres częstotliwości 400 – 430 MHz     Oznaczenie typu: AY 420/6/E     Producent: IŁ-PRO Sp. z o.o. w Pułtusku   2. Opis anteny             Antena typu YAGI – 6 elementowa, składająca z zespołu trzech reflektorów, dipola prostego i  z dwóch direktorów. Antena zasilana jest asymetrycznie przez odpowiedni układ dopasowujący. Antena wyposażona jest w uniwersalny uchwyt służący do mocowania jej do masztu rurowego o średnicy od 40 do 60 mm.   3. Parametry anteny:             -Częstotliwość pracy:                                 400 ÷ 430 MHz             -Impedancja wejściowa:                            50W             -WFS:                                                          < 1,3 (rys. 6)             -Polaryzacja:                                              pozioma lub pionowa             -Zysk anteny:                                             5,87 ÷ 6,12 dB (wzg. dipola l/2, tablica 1)             -Stosunek prom. przód/tył (P/T):             ³20dB (Rys. 5)             -Szerokość wiązki charakterystyki:        w pł. wektora E  62° ÷ 65°                                                                                 w pł. wektora H  100° ÷ 105°             -Moc dopuszczalna:                                  50W Zysk energetyczny został wyznaczony w oparciu o zmierzone charakterystyki promieniowani, przy pomocy specjalistycznego programu obliczeniowego ZYSK_AN.EXE. Zysk ten, dla kierunku maksymalnego promieniowania, odniesiony do dipola półfalowego oraz do źródła izotropowego jest przedstawiony w tablicy 1.   Tablica 1. Zysk energetyczny anteny CzęsTOTLIWOŚĆ [MHz] 400 410 420 430 ZYSK [dBd] 5,87 6,12 5,96 5,92 ZYSK [dBi] 8,02 8,27 8,11 8,07   Rys 1 Charakterystyki promieniowania anteny typu AY 420/6/E Częstotliwość 400 MHz   Rys 1 Charakterystyki promieniowania anteny typu AY 420/6/E Częstotliwość 410 MHz   Rys 1 Charakterystyki promieniowania anteny typu AY 420/6/E Częstotliwość 420 MHz   Rys 1 Charakterystyki promieniowania anteny typu AY 420/6/E Częstotliwość 430 MHz     Rys. 5. Stosunek promieniowania głównego do wstecznego (P/T) anteny typu AY 420/6/E   Rys. 6. Wynik pomiaru WFS anteny typu AY 420/6/E
